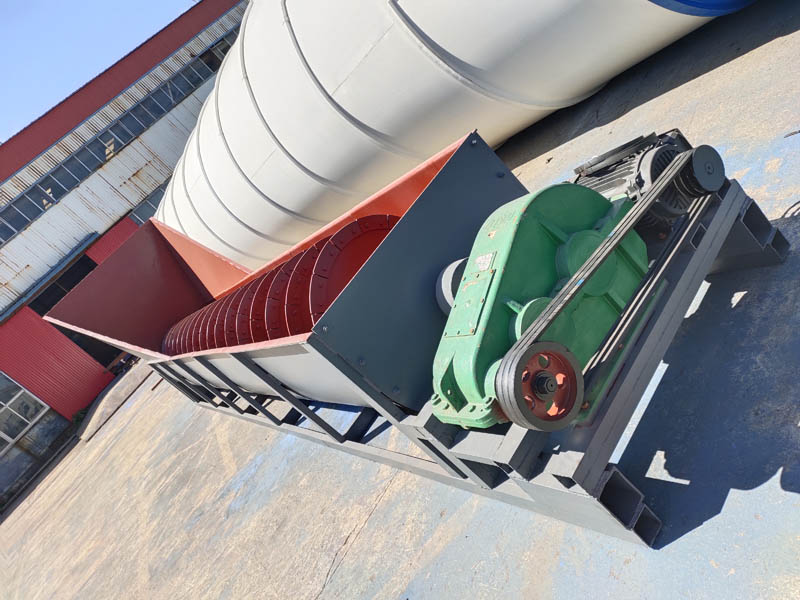

磨礦分級循環中常用到的分級設備-螺旋分級機也叫螺旋洗石機

　　在磨礦分級循環中常用的分級設備主要是機械分級機，水力旋流器及篩子等，下面就常用到的分級設備-螺旋分級機也叫螺旋洗石機，做下詳細介紹。

　　在機械分級中的結構的規格以螺旋葉片的直徑直徑表示，以螺旋軸的根數分為單螺旋及雙螺旋洗石機。螺旋洗石機按分級機礦漿面的高低分為低堰式＼高堰式及沉沒式螺旋洗石機，礦漿面在軸承以下的為為低堰式，礦漿面淹沒軸承但低于螺旋葉片沿的為高堰式，礦漿淹沒４-５圈螺旋葉片的為沒沒式。

　　低堰市螺旋洗石機只起洗礦時的攪拌作用，不起分級作用。高堰式螺旋洗石機用于粗顆粒分級，如一段磨礦分級閉路。沉沒式螺旋洗石機用于細顆粒分級，由于占地面積過大逐步被水力旋流器所取代。

　　螺旋洗石機工作平穩可靠，結構簡單，并易于磨礦機呈自流配置，加之電耗低，從而得到廣泛應用，特別是中小型選礦廠在一段磨礦中用得較多。它的缺點是分級效率低（最高也達60%左右），占地面積大，處理能力相對較小。

　　水力旋流器是磨礦分級循環中常用的分級設備，特別細磨中用得最多，在大型選礦廠中粗磨也常取代螺旋分級機。旋流器的規格以圓術筒直徑表示，其構造及工作原理。水力旋流器的工作砂理：當?shù)V漿用砂泵（或高差）以一定壓力和流速經給礦管沿切線方向進入圓筒篩后，礦漿便以很快的速度沿筒壁旋轉，而產生很大的離心力。螺旋洗石機在離心力和重力的作用，較粗，較重的礦粒被勢向器器壁，尚螺旋旋線的軌跡向下運動，并由圓錐體下部的排砂嘴排出，而較細的礦粒則在錐體中心和水形成內螺旋狀的上升礦漿流，經溢流管排出。

　　水力旋流器構造簡單，螺旋洗石機占地少，分級效率高，生產率大。其缺點是所需動力消耗大，給料口和沉砂嘴易磨損。
